СТАТИЧЕСКИЕ ТИРИСТОРНЫЕ СИСТЕМЫ ВОЗБУЖДЕНИЯ СТС
ДЛЯ ТУРБО И ГИДРОГЕНЕРАТОРОВ СРЕДНЕЙ МОЩНОСТИ
НАЗНАЧЕНИЕ
Статические тиристорные системы возбуждения серии СТС-ХП-ХХХ-ХХХХ-УХЛ4 предназначены для питания автоматически регулируемым выпрямленным током обмоток возбуждения турбо и гидрогенераторов средней мощности. Системы возбуждения могут применяться как для комплектации вновь разрабатываемых, так и реконструируемых турбо и гидрогенераторов.
Система возбуждения предназначена для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- нормальное значение температуры окружающего воздуха от +1°С до +40°С;
- относительная влажность не более 80% при температуре +25°С.
Окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих уровень изоляция в недопустимых пределах. Группа условий эксплуатации в части воздействия механических факторов внешней среды М39 по ГОСТ 17516.1-90. При этом вибрация пола, где установлена система возбуждения, не должна превосходить ускорение 2,5м/c² в диапазоне частот 0,5-100 Гц.
 |
 |

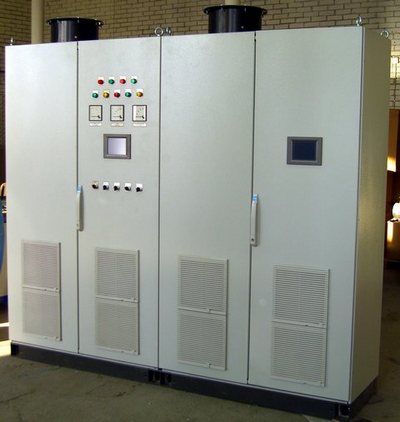

Статическая система возбуждения со 100% резервом СТС-2П-160-1050 УХЛ4 на ток 1050 А и напряжение 160 В.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Наименование параметра | Значение |
| Потолок по напряжению возбуждения не менее, о.е. | 2,5 |
| Потолок возбуждения по току не менее, о.е. | 2,0 |
| Длительность протекания тока форсировки не менее, с | 50 |
| Быстродействие системы возбуждения, с | 0,07 |
| Напряжение питания цепей постоянного тока, В Допустимое длительное отклонение напряжения, % |
220 +10, -15 |
| Напряжение питания переменного тока, В Допустимое изменение напряжения питания переменного тока, %, длительно |
380 +10, -20 |
Ряд номинальных значений выпрямленных токов (А) - 200, 250, 320 (315, 350), 400, (450), 500, 630, 800, 1000, 1250, 1600 и т.д.
Ряд номинальных значений выпрямленных напряжений (В) – 24, 36, 48, 60, 75, 115, 130, 150, 230, 300, 345, 360, 460 и т.д.
РЕЖИМЫ РАБОТЫ И ПАРАМЕТРЫ ВОЗБУЖДЕНИЯ
- начальное возбуждение осуществляется от сети собственных нужд станции 380В или от источника постоянного тока 220В. Включение на сеть постоянного тока производится автоматически при отсутствии питания от сети переменного тока;
- холостой ход;
- включение в сеть методом точной (автоматической и ручной) синхронизации;
- включение в сеть методом самосинхронизации (при скольжении не более 5%);
- работа в объединенной или автономной энергосистемах с нагрузками от холостого хода до номинальной, а также с перегрузками, соответствующими ГОСТ 183-74, ГОСТ 533-2000 и ГОСТ 5616-89;
- устойчивое регулирование возбуждения при резкопеременных нагрузках, вплоть до отдельных набросов нагрузки, вызванных одновременным включением асинхронным двигателей с короткозамкнутым ротором общей мощностью до 30% номинальной мощности генератора;
- останов агрегата в нормальных и аварийных режимах;
- форсировка возбуждения с заданной кратностью и настраиваемой уставкой форсировки и развозбуждение при нарушениях в энергосистеме, вызывающих соответственно снижение или увеличение напряжения на шинах станции или турбогенератора по отношению к заданной статической характеристике;
- развозбуждение (гашение поля) при нормальном останове генератора переводом тиристорного преобразователя (в дальнейшем преобразователь) в инверторный режим;
- гашение поля в аварийных режимах при действии защит переводом преобразователя в инверторный режим и с помощью устройства гашения поля (УГП);
- пропорционально-интегральное регулирование напряжения статора по его отклонению от заданного значения с компаундированием по реактивному току турбогенератора. Для расширения областей устойчивости при работе в сети под нагрузкой и повышения показателей качества переходных процессов осуществляется стабилизация по производным напряжения статора и тока ротора турбогенератора;
- поддержание напряжения на выводах генератора в соответствии с заданной уставкой с точностью 1% относительно заданной статической характеристики. При этом величина статизма регулирования может выбираться в пределах от 0 до 10% в режимах выдачи реактивной мощности и от 0 до 10% в режимах потребления реактивной мощности;
- устойчивое распределение реактивной мощности между генераторами соизмеримой мощности, объединенными на уровне генераторного напряжения, без использования группового регулирования или поперечных уравнительных связей;
- разгрузка генератора по реактивной мощности с точностью ±5% от номинального значения при его отключении;
- программное начальное возбуждение до 95±5% номинального напряжения генератора и развозбуждение при плановом останове;
- местное и дистанционное изменение уставки регулятора напряжения в диапазоне от 80 до 110% номинального напряжения генератора;
- ограничение тока возбуждения двукратной величиной по отношению к номинальному току возбуждения генератора без выдержки времени, а также ограничение перегрузки ротора по время-зависимой характеристике в соответствии с данными генератора;
- ограничение минимального тока возбуждения величиной, не допускающей переход генератора в режим глубокого потребления реактивной мощности;
- работа с устройствами группового регулирования напряжения;
- независимость напряжения на выводах генератора от частоты в диапазоне от 45Гц и выше, с пропорциональным уменьшением напряжения при снижении частоты ниже 45Гц.
Компания выполняет шеф-монтаж, наладку и испытание систем возбуждения, гарантийное и послегарантийное обслуживание, модернизацию и ремонт систем возбуждения машин, находящихся в эксплуатации, обучение обслуживающего персонала, технические консультации по выбору оборудования систем возбуждения.
Поставка оборудования систем возбуждения осуществляется в сроки от 3-х до 5-ти месяцев с момента предоплаты.
